Intelligent Robotics Track

MacGyvBot

사용자의 공구 요청과 반납을 처리하는 어시스턴트

Doosan M0609 OnRobot RG2 RealSense D435I ROS 2 Humble

Presentation Flow

문제 정의에서 시스템 설계, 구현 파트, 검증과 임팩트로 내려갑니다

발표는 사용자의 공구 요청과 반납 문제로 시작합니다. 이후 System Design, Command, Task Coordination, Perception, Manipulation, Safety를 구현 관점에서 설명하고, Simulation과 Impact로 마무리합니다.

1. Problem공구 요청과 반납을 닫아야 하는 사용자 작업 루프

2. System DesignROS 2 package boundary와 task 중심 architecture

3. ImplementationCommand, Task Coordination, Perception, Manipulation

4. Safety / Simulationcollision scene, recovery, Isaac Sim 검증

5. Impact작업 효율, 안전성, 자동화 가능성, 개선 방향

SECTION 01

PROBLEM

사용자의 공구 요청과 반납을 처리하는 어시스턴트

Problem / Persona

작업 페르소나: Hands-Busy Operator

PRIMARY USER

작업 위치를 떠나기 어려운 현장 작업자

작업자는 장비나 조립물을 잡고 있어 공구 보관 장소까지 직접 이동하기 어렵습니다. MacGyvBot은 고정형 팔이 아니라 이동 가능한 로봇이라는 가정에서, 서랍 보관 장소와 작업자 위치 사이를 연결합니다.

mobile assist보관 장소의 공구를 작업 위치까지 운반

CONTEXT보관 장소와 작업 위치 분리

공구 서랍은 정리된 보관 장소에 있고, 작업자는 다른 위치에서 장비를 다룹니다.

MOMENT작업 중 공구 교체

렌치, 드라이버처럼 필요한 공구가 바뀔 때 작업자는 위치를 이탈하지 않고 요청합니다.

EXPECTATION가져오고, 전달하고, 다시 보관

로봇은 서랍에서 공구를 꺼내 작업자에게 이동하고, 사용 후 다시 보관 장소로 돌려놓습니다.

Problem / Why Robot

문제 정의: Tool Flow Interruption

01이동 비용

작업자가 보관 장소까지 직접 이동하면 작업 흐름이 끊깁니다.

02공구 탐색

서랍을 열고 필요한 공구를 찾는 과정이 본 작업과 분리된 반복 업무가 됩니다.

03반납 누락

사용 후 제자리에 돌아가지 않은 공구는 다음 작업과 재고 관리 문제로 이어집니다.

GOALMacGyvBot's GOAL

이동 로봇이 보관 서랍에서 공구를 꺼내 작업자에게 가져다주고, 사용 후 다시 보관합니다.

SECTION 02

SYSTEM DESIGN

Command를 robot task로 바꾸고 실행 순서를 소유하는 구조

System Design / Task Flow

전체 작업 흐름도

BRING보관 장소 → 작업자

요청 이해공구명과 작업 intent 파악

서랍 접근해당 공구 보관 위치로 이동

공구 꺼내기detect, mask, grasp 후 pick

작업자 전달작업 위치로 이동해 handoff

RETURN작업자 →
보관 장소

공구 회수작업자 handoff로 공구 전달받기

공구 확인현재 tool context 또는 재탐지

서랍 복귀공구 보관 위치로 이동

서랍 보관open, place, release, close

System Design / Architecture

Command-to-Task 기반 ROS 2 계층형 아키텍처

CMDCommandLLM/parser, STT/TTS, GUI command

TASKTask Queuebring/return sequence, pause/resume

VISIONPerceptionYOLO, mask, handoff, PCA grasp

MOTIONManipulationMoveIt, RG2, drawer motion

SAFESafetycollision scene, drop recovery

PKGPackage boundarytask, command, perception, manipulation이 ROS topic/service로 연결됩니다.ROS

TOPICSTyped contracts/task_request, /task_control, /human_grasped_tool, /sam_yaw, /tool_drop_detectedROS

Development Flow

MILESTONE

05.04

Pipeline Skeleton

Pick and Place, Topic Command

05.06

Pick & Handover

GUI Prototype, Pick and Handover to User

05.13

Retrieve Tool

Return Tool From User, Place Temporary Space

05.20

Store in Drawer

Open Close Drawer, Place Tool in Drawer

06.05 / 06.12

Advanced & Safety

Enhanced PCA, SAM, YOLO, Safety, Recovery, Exception Handling

Team / Role

협업 기반 업무 분장

PERCEPTION김성윤

Tool Grasp Method

COMMAND / GUI김지호

LLM Based Operator Interface

MANIPULATION도건호

Drawer Flow / Simulation / QA

PERCEPTION이건우

Model Training

PM / PERCEPTION이민형

Integration / Grasp Gesture Detection

MANIPULATION정채현

MoveIt / Safety

SECTION 03

COMMAND

자연어 요청을 안정적인 robot task intent로 변환

Command / Pipeline

자연어 명령을 Task로 바꾸는 Command Pipeline

INTERFACE ENTRY

Voice / GUI Text → typed ROS command

음성 STT와 GUI 텍스트 입력을 같은 command path로 통합하고, 사용자의 한국어 명령을 task coordinator가 처리할 수 있는 구조화된 command로 변환합니다.

CMDbring, return, pause, resume, cancel, home

01Inputmicrophone STT와 GUI 입력을 /stt_text로 통합ROS

02Fast path“멈춰”, “재개”, “취소” 같은 제어 명령은 LLM 전에 즉시 처리SAFE

03ParserLLM parser와 rule parser가 action/tool/target을 정규화NLP

04CommandToolCommand 또는 RobotTaskControl typed message로 publishTASK

Command / Prompt Engineering

Schema와 Context 기반 LLM Parser

사용자 표현

정규화 결과

처리 의도

드라이버 가져다줘

bring / screwdriver

공구 요청

스패너 줘

bring / wrench

별칭 정규화

이거 정리해

return / unknown

지시어 유지

멈춰

pause / unknown

fast control

SCHEMA응답 형식 제한action, tool_name, target_mode, confidenceJSON

CONTEXT명령 의미 주입bring, return, pause, resume, cancel, homeLLM

VOCAB공구 별칭 정규화렌치, 스패너, 몽키렌치 → wrenchTOOL

GUARDfallback과 혼선 방지rule parser 보조, unsupported drill 제거SAFE

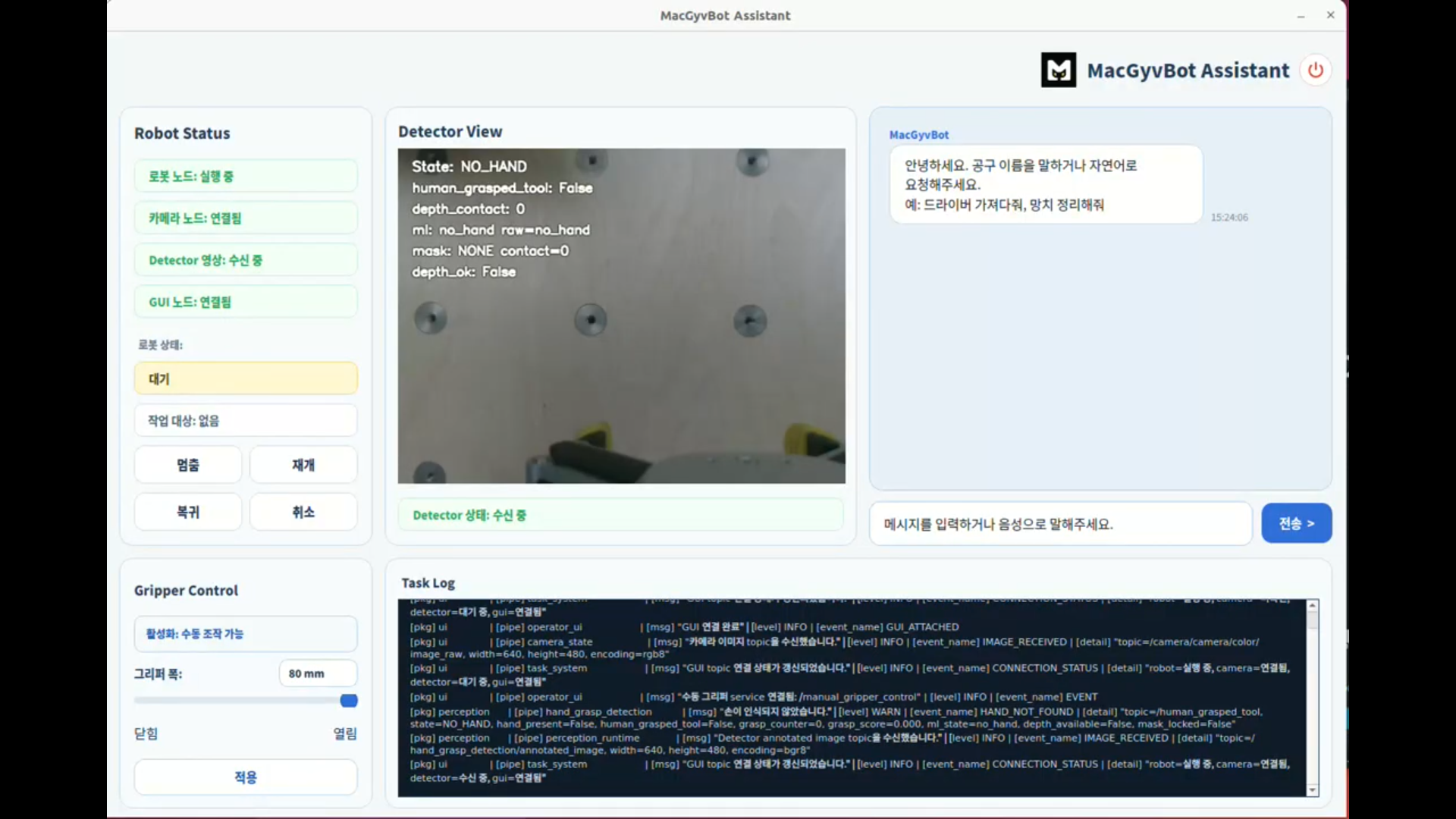

Operator GUI

로봇 상태 확인과 수동 제어를 통합한 Operator GUI

STATUSRobot Status로봇·카메라·Detector 상태 확인UI

CHATChat / TTS사용자에게 필요한 안내만 chat으로 표시하고 TTS는 chat 메시지만 발화UX

LOGTask Log개발자가 볼 topic/status/error detail은 log panel로 분리DBG

GRIPGripper Control안전 상태에서만 slider와 숫자 입력으로 RG2 gripper 폭 제어SAFE

SECTION 04

TASK COORDINATION

bring과 return을 queue 상태로 쪼개고 중단, 재개, 복구를 관리

Task Coordination / Task Queue

Task Coordination은 bring과 return을 TaskStep queue로 쪼개 실행합니다

01Requestcommand intent를 bring 또는 return task로 변환IN

02Build queuedrawer prepare, perception request, pick/place step 구성PLAN

03Run step각 TaskStep 실행 시점에 perception/motion 호출EXEC

04Status/robot_task_status와 GUI feedback 발행UI

05Recovery실패 step을 suspend하거나 recovery queue로 전환SAFE

DESIGN DECISION

실행 순서를 모듈 내부에 숨기지 않고 queue 상태로 관리

bring은 drawer 준비와 pick step을 같은 queue에 넣고, pause/resume/exit은 현재 queue 상태에 적용됩니다.

QUEUEsingle source of task state

Task Coordination / Pause Resume

Pause / Resume은 단순 cancel이 아니라 중단된 step을 다시 실행하는 문제였습니다

상황

문제

해결 방향

drawer preparation 중 pause

MoveIt goal cancel 후 현재 step 유실 위험

retry 가능한 suspended step으로 queue 앞에 보존

drop recovery 중 resume

recovery state와 일반 task control 충돌

recovery mode 동안 control gate 분리

반복 pause/resume

yaw/J6/grasp 상태가 어긋남

grasp-time J6 angle 보존과 status cleanup

발표 포인트: pause/resume은 버튼 기능이 아니라 motion, drawer, recovery 상태를 함께 보존하는 문제였습니다.

SECTION 05

PERCEPTION

공구 감지, mask 생성, handoff gate, PCA grasp 판단

Perception / Tool Detection

YOLO fine-tuning으로 공구 후보를 먼저 안정적으로 찾습니다

이미지 교체 영역YOLO fine-tuning 결과: RGB frame + bbox + class confidence

DETECTION

RealSense RGB/depth 기반 tool detection

YOLO는 공구 후보와 bbox를 제공하고, 이후 SAM/depth mask와 PCA yaw 계산의 시작점이 됩니다.

YOLOcustom tool dataset + fine-tuning

Perception / Handoff / Initial

사용자 공구 전달 초기 구현

Hand landmark손 위치와 주요 관절 좌표

Tool bboxYOLO가 찾은 공구 영역

Distance / overlap손과 공구의 근접도 계산

Rule thresholdgrasp 여부 판단

Perception / Handoff / Limitation

BBOX rule-based 공구 전달 초기 구현의 한계

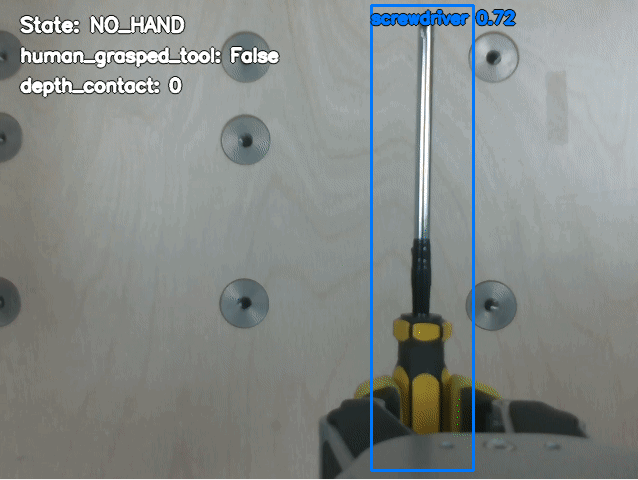

rule-based grasp detection failure example — **Rule-based grasp detection 실패**손과 공구가 가깝지 않더라도 임계값을 넘는 경우 false release 위험이 생긴다.

YOLO detection failure during handoff example — **YOLO bbox 기반 판단 실패**손으로 공구를 가리는 경우 yolo 감지 실패

Perception / Mask Generation

SAM+Depth mask

YOLO bbox ROIbbox를 clamp하고 crop 기준으로 사용

SAM foregroundbbox 안에서 물체처럼 보이는 mask 생성

Foreground depthmask 안 가까운 depth cluster 선택

Refine + morphologydepth tolerance로 남기고 구멍 보정

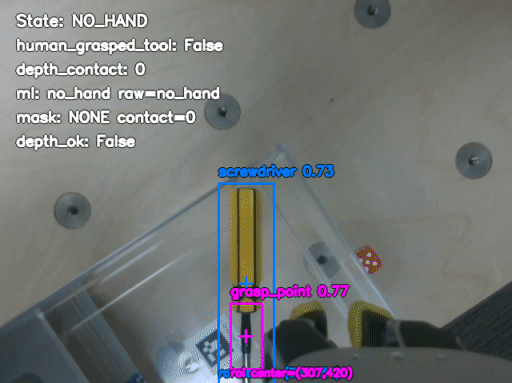

SAM and depth mask generation result — **SAM+Depth mask generation**SAM이 bbox 안 foreground를 따고, 가까운 전경 depth와 맞는 픽셀만 남깁니다.

Perception / Handoff / Final

최종 사용자 공구 전달

RELEASE GATE

hand landmark ML classifier + SAM depth mask contact

rule-based proximity 대신 손 landmark 지도학습 모델로 grasp/open을 먼저 판단합니다. 여기에 SAM+Depth mask로 잡힌 공구 표면과의 contact, 시간 안정성을 함께 확인해 release gate를 닫습니다.

MLhand landmarks → grasp / open classification

MASKSAM+Depth locked tool surface → contact evidence

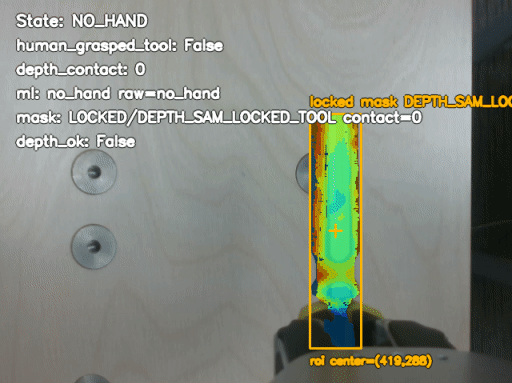

driver SAM depth mask grasp recognition result — **Driver mask grasp recognition**mask 표면에서 depth mask와 손의 depth를 비교하여 ML 결과가 grasp여도 그리퍼를 열지 않습니다.

wrench SAM depth mask grasp recognition result — **Wrench mask grasp recognition**공구 형상이 달라도 같은 mask 기반 판단을 적용합니다.

Perception / PCA Grasp

PCA는 mask의 주축으로 yaw와 gripper width를 계산합니다

이미지 교체 영역PCA axis overlay, yaw angle, width estimate debug result

INPUT

YOLO bbox와 SAM/depth mask pixels

OUTPUT

yaw, grasp width, overlay image

RESULT

mask 주축으로 yaw를 얻고, tool width를 gripper width 설정에 연결합니다.

Perception / Lessons

Perception은 탐지, mask, handoff, grasp를 하나의 evidence chain으로 묶었습니다

판단

초기 한계

최종 설계

공구 감지

bbox 중심만으로는 파지 자세 부족

YOLO fine-tuning + depth projection

handoff

rule-based proximity는 grasp가 아님

hand landmark ML classifier + temporal gate + mask contact

grasp point

VLM 지연과 좌표 흔들림

SAM/depth mask + PCA yaw/width

발표 포인트: Perception의 핵심은 공구 검출 결과를 실제 로봇 제어 파라미터로 바꾸는 것입니다.

SECTION 06

MANIPULATION

공구를 꺼내고 전달하고 다시 서랍에 보관하는 실행 계층

Manipulation / Bring Tool

공구 요청에서는 drawer open, pick, handoff pose까지 motion sequence를 구성합니다

Drawer handlehandle pose 접근

Pull opendrawer open motion

Pick toolMoveIt target + RG2

Handoff pose사용자 위치로 이동

Releaseperception gate 통과

Manipulation / Store Tool In Drawer

공구 반납은 drawer ownership을 다시 얻고 안전 높이에서 보관하는 문제입니다

STORE FLOW

receive → identify → open drawer → place → close

처음에는 drawer 전체를 이해하려 했지만, 시연 목표에는 반복 가능한 기준점과 안전한 z 제한이 더 중요했습니다.

STOREreceive → identify → drawer → place

DRAWER

서랍 상태와 공구 소유권을 task flow 안에서 추적합니다.

GRIPPER

공구 폭과 접근 깊이에 맞춰 RG2 gripper 동작을 조정합니다.

MOTION

MoveIt target, RG2 width, hand-eye transform, marker reference

SECTION 07

SAFETY

collision scene, tool drop detection, recovery flow

Safety / Drawer Collision Scene

Drawer collision scene은 실제 로봇 동작에서 planning 가능성과 안전성을 동시에 좌우했습니다

SCENEdrawer_onlyMoveIt planning scene에 drawer keep-out collision object 추가

ACMRG2 self collisiongripper 내부 링크 self-collision만 허용

RISKtarget overlapcollision object가 목표 pose를 덮으면 planner 실패

SAFETY DESIGN

drawer collision scene + RG2 self-collision 관리

서랍과 gripper를 planning scene에 반영해 위험한 경로를 줄입니다. 동시에 collision object가 목표 pose를 과하게 막지 않도록 조정이 필요했습니다.

PLANsafe but not over-constrained

Safety / Drop Detection Recovery

공구를 떨어뜨렸을 때는 queue를 보존하고 recovery flow로 전환합니다

Drop event/tool_drop_detected

Cancel motion현재 MoveIt goal cancel

Keep queuesuspended step 보존

Recover graspYOLO/depth/PCA 재사용

Resume중단 step 재실행

발표 포인트: drop recovery는 새 알고리즘이 아니라 기존 perception, grasp, drawer flow를 안전하게 재호출하는 구조입니다.

SECTION 08

SIMULATION

실제 로봇 투입 전 sequence와 collision risk를 검증하는 환경

Isaac Sim Simulation

Isaac Sim은 개선 방향이 아니라 실제 로봇 투입 전 검증 체계입니다

drawer open/close sequence와 collision scene 검증
tool placement, marker pose, reachability 확인
pregrasp height, safe z, gripper approach 검토
drawer simulation으로 실제 로봇 투입 전 위험 동작을 먼저 확인

이미지 교체 영역Isaac Sim drawer scene, robot reachability, collision visualization

SECTION 09

IMPACT

작업 효율, 안전성, 스마트팩토리 공구 관리 자동화 가능성

Project Impact

MacGyvBot의 임팩트는 공구 이동을 로봇 task로 바꾸는 데 있습니다

EFF

작업자가 공구를 찾고 이동하는 시간을 줄임

SAFE

handoff gate, collision scene, drop recovery로 위험 동작을 줄임

AUTO

공구 요청/반납/보관을 자동화 가능한 workflow로 모델링

LOG

task status와 GUI feedback으로 실패 원인을 설명 가능하게 함

Next Improvements

개선 방향은 perception 안정화와 reactive planning으로 이어집니다

개선 방향

현재 한계

다음 접근

perception 고도화

조명, occlusion, low confidence bbox

mask 품질 평가와 multi-view/temporal filter

grasp point 안정화

서랍 벽, depth edge, yaw/J6 제한

PCA confidence와 reachable grasp 후보 ranking

환경 변화 대응

서랍/공구 위치 변화, marker occlusion

drawer state cache와 simulation 기반 검증 확대

reactive planning

정적 plan 후 runtime 변화에 취약

collision-aware replanning과 operator confirmation

Closing

MacGyvBot

공구 요청과 반납을 하나의 closed loop로 만들고, 실제 로봇에서 깨진 가정을 task queue, perception evidence, safety recovery로 바꿨습니다.

What How Safety Impact
